bereit für Vail !?

[locke703]

Hi, @ all

durch einen Zufall bin ich an eine Dualcore CPU gekommen
einen AMD Athlon X2 3800+ (Sockel 939)

nach meiner letzten Umbauaktion ist der Zweikerner der letzte Baustein um "Vail-Kompatibel" zu sein

verbaut ist
- Mainboard: AS-Rock - 939A785GMH/128M
war erst als HTPC-Basis gedacht
- CPU: AMD - Athlon X2 3800+
vorher wars ein Athlon 3700+ single
- Kühler: CoolerMaster Vortex
kommt aus dem Ersatzteillager - für schwächere CPUs durchaus zu Empfehlen
- RAM: 2x1Gb Kingston und 2x512Mb Corsair DDR800
sammelt sich so aus vergangenen Aufrüstungen
- Netzteil: BeQuiet - PurePower 300W
hatte ich mal als Ersatzteil ins Regal gelegt
- 1.HDD Samsung 250Gb-IDE
ist ne alte Angewonheit als der Beta-WHS noch auf einem P3 werkelte - da war noch nix mit SATA bei mir
Vorteil ist das ich keine Probleme mit dem AHCI-Mode habe um die Sharesicherungen sauber machen zu können
- 2.-4.HDD Samsung gemischt 500/640/1,5Tb
die 1,5er ist neu dazugekommen und die kleineren waren wegen dem WHS in den Clienten übrig und werden bei Bedarf dann fürs Langzeitbackup gegen große nach Preis/Größe getauscht
2 freie SATA-Ports hats auch noch

dann noch einen SATA-Wechselrahmen für die Kopien der Freigaben, ein DVD-Rom (IDE) und ein gutes altes Floppy
das ganze steckt noch in einem "uralten" Medion-MT4 mATX Gehäuse - wird dann wohl mal ein Rebel9 oder ähnliches

zusätzliche Software sind nur die AddIns: LightsOut, AdvancedAdminConsole, DatenträgerVerwaltung, Whiist, TabReorderer, ToolKit-1.0

Stromverbrauch ist im Idle ca.53W. Der steigt beim Datentransfer auf ca. 60W.
Volllast muß ich noch anschaun bei der Sicherungsbereinigung am Sonntag
edit: 96W als maximaler Verbrauch

Lan-Geschwindigkeit auf die Schnelle nachgesehen liegt von Realtek zu Realtek via D-Link DGS-1008D bei 45Mb/s im Mittel
->23Gb in ca. 80 Dateien
gegen eine Intel-Onboard das gleiche Paket mit 35Mb/s

begrenzend wirken hier offensichtlich die Clienten - mit Vierenscanner oder lahmer CPU (P4-2,8GHz)
der WHS zeigt auf einem Kern 30% Last und schaltet nicht mal den VCore hoch

was wird noch kommen: Virtualisierung um mal auf anderen Betriebssystemen was zu versuchen und eine VPN-Lösung falls ein Client mal länger extern ist

wie immer: Fragen,Anmerkungen und Vorschläge sind stets willkommen
und Bilder mach ich dann im "anständigen" Gehäuse

Gruß vom Bodensee Armin

[locke703]

Hi,
es gibt ein Update

- Gehäuse ist ein Rebel9 geworden - gutes Preis/Leistungs Verhältnis und die 9x 5,25er Schächte
5xHDD / Floppy / DVD-Ram / SATA-Wechselrahmen
- HDD-Entkoppler - Vibe-Vixer-Pro - sind die mit den Gummiringen, der Effekt ist gerade bei der 1,5Tb Samsung beachtlich
die Vibrationen die über das Gehäuse und den Schreibtisch übertragen wurden sind fast nicht mehr warnehmbar
- Intel- Netzwerkkarte - nicht billig aber der Unterschied zur Realtek-Onboard ist riesig
hab unter Netzwerk noch was dazu geschrieben
- eine eSATA PCIe Karte gabs auch noch - der ATI Chipsatz SB7xx kann keine Mehrfachgehäuse am eSATA anständig anbinden
Kosten für das eSATA Doppelgehäuse und die Karte 60€ - die zwei 640er Brummplatten erledigen nun die Serversicherung

und eine 500Gb WD Platte außerhalb des Datenpools für Zusatzaufgaben ist nun auch drinn

Stromverbrauch liegt nun im Idle bei 65W

Gruß Armin

[Exelzur]

Zeig doch mal ein paar Bilder das man sich das visuell noch etwas vorstellen kann

[locke703]

Hi,
und gleich noch ein "Update" - und auch die gewünschten Photos
das BeQuiet Netzteil fiel doch durch ein leises zirpen auf - ein 430er (BQT-430-L7) hat dieses Problem nicht
an einem anderen Mainboard ist das 300er still wie ein Fisch

die beiden Frontlüfter haben noch Vorwiederstände (64Ohm/3W) zur Drehzahlreduzierung bekommen
sind Scythe Slip Stream SY1225SL12L
der Lüfter auf der Rückseite ist ein Sensorgeregelter Arctic-Cooling Arctic F12 Pro TC
dieser dreht nur auf wenns wirklich warm im Gehäuse wird
-> bei Raumtemperatur und WHS im Idle bringen beide Frontlüfter etwas mehr als das Netzteil und AC absaugen
bei mehr Last kann zum Seitenteil unten Luft nachströmen

auch mit überheitztem Büro und CPU-Stresstest bleibt alles im grünen Bereich

dann noch die Bilder:

auf der Abdeckungen sieht man schon ein bisschen Staub - lässt sich prima mit der Polsterdüse am Staubsauger ohne den Lüfter zu beschädigen entfernen

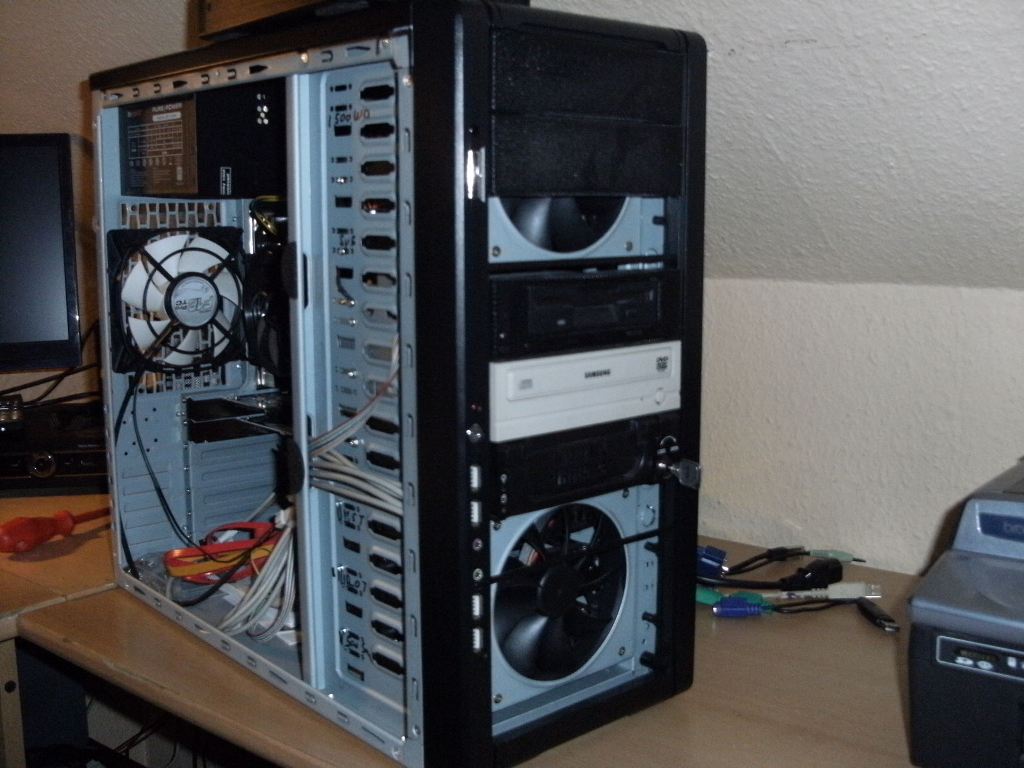

die Frontlüfter vor den HDDs

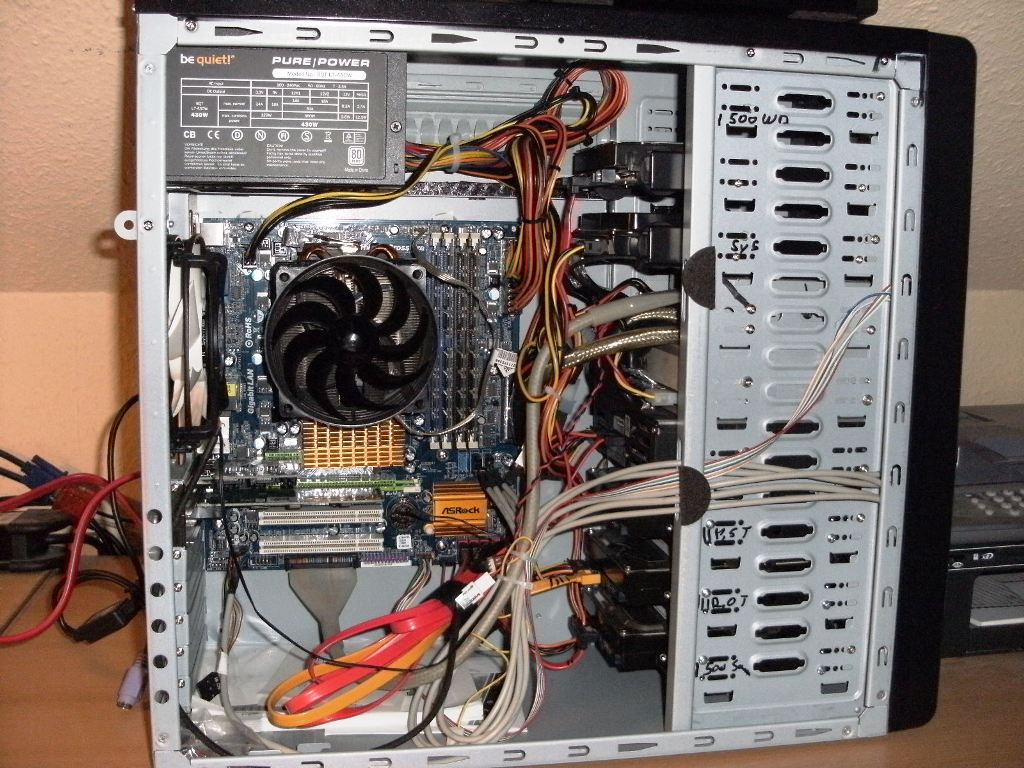

die Kabelführung ist optisch nicht die schönste - alles ist fest und bleibt am Platz

von der Seite

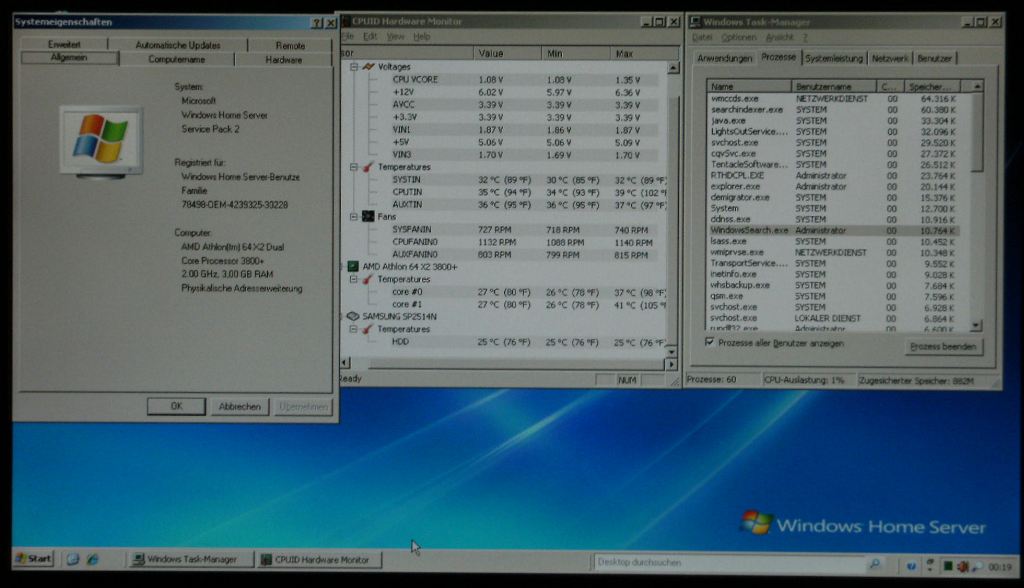

noch ein paar Infos zu CPU/Ram/Temperatur/Lüfter/Taskmanager

Screen mit Infos

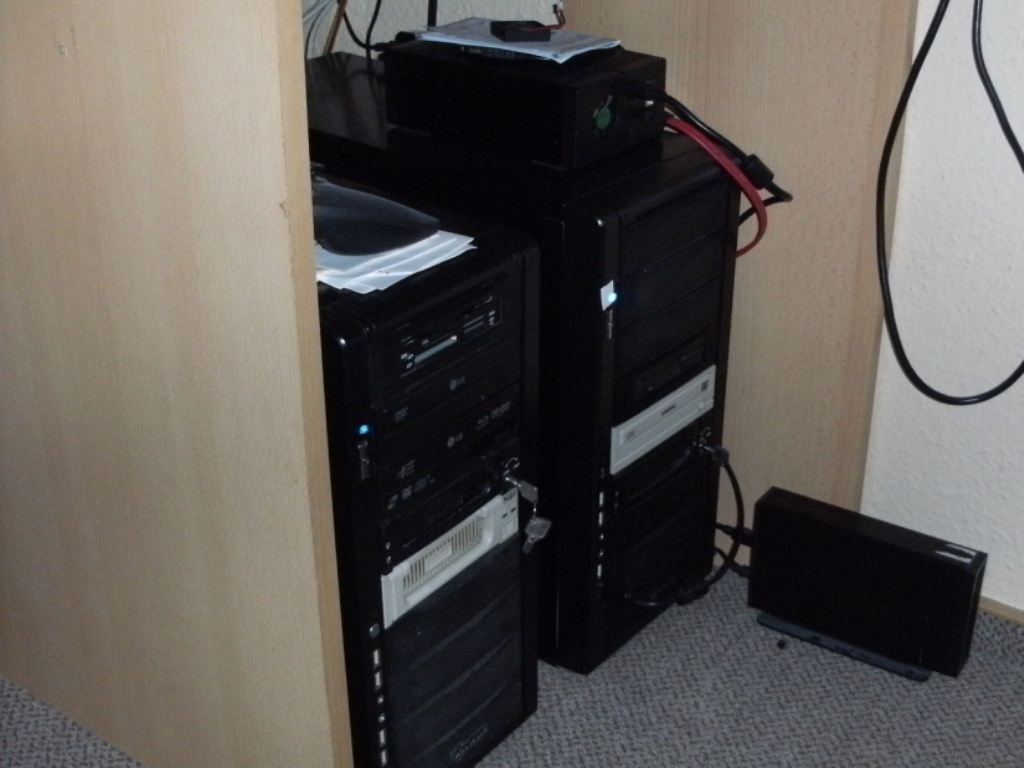

das ganze dann neben meinem Rechner unterm Tisch - angeschlossen über einen einfachen KVM-Switch


nächte Aufgabe ist eine anständige Überspannungsabsicherung - wird wohl im Zählerkasten/Wohnungsverteiler beginnen - je nach Laune vom Vermieter
und den Kosten - auf Stromausfälle warte ich seit 7 Jahren vergeblich und daher ist wohl eine USV mit dem Zusatzverbrauch nicht ganz richtig

Gruß Armin

[DieterF]

nächte Aufgabe ist eine anständige Überspannungsabsicherung - wird wohl im Zählerkasten/Wohnungsverteiler beginnen - je nach Laune vom Vermieter
und den Kosten - auf Stromausfälle warte ich seit 7 Jahren vergeblich und daher ist wohl eine USV mit dem Zusatzverbrauch nicht ganz richtig

Gruß Armin

Das ist ein heikles Thema.
Vergess die Telefon und Antennenleitungen nicht.

Ich hatte letzte Zeit etwas pech.
zuerst ein Blitzschlag im Nachbarhaus, der kam ins Telefonnetz und hat alle Router, Telefonanlagen, Modems ... erledigt.
Gleichzeitig hatten wir so viel Überspannung in der Luft das die Messplatine von den Temparatursensoren der Heizung hops ging.
1 Wochenende kein Telefon und keine Heizung!
Die Hausrat ist für den Schaden aufgekommen.

als nächstes hatten wir dann einen Kabelbrannt im vergrabenen Erdkabel.
Da hatten wir dann ca 12Stunden Stromausfall und auch eine Spannungsspitze die das Modem erledigt hat.

Das habe ich diesmal selbst gezahlt.

Also wenn Schutz dann ausführliche Diskussion mit Murphy!!
Sonst hilft eine gute Hausratversicherung bei Überspannungschaden.

Gruß Dieter
