WHS Eigenbau
-
- Foren-Mitglied
- Beiträge: 930
- Registriert: 15. Jun 2007, 19:17
WHS Eigenbau
Hallo mein Beitrag zu "My Homeserver"

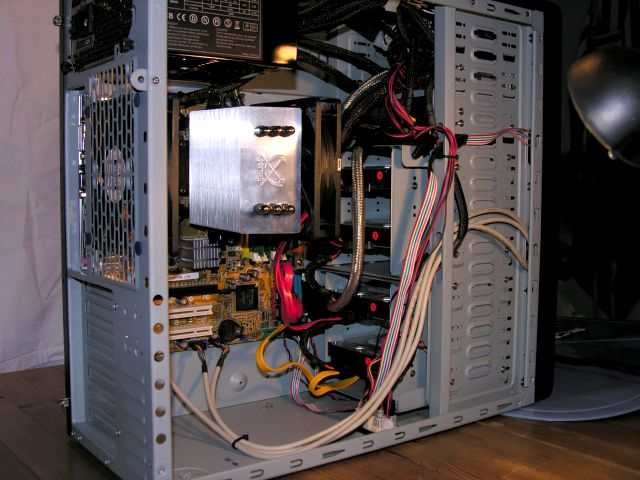

MB: ASUS M2NBP-VM CSM, VGA on board, Gigabit LAN
CPU: AMD Athlon64 3800+ 2400MHz 512kB 45W AM2, AMD LIVE
Speicher: 4x 512MB MDT DDR2 667MHz CL4
Netzteil: ATX be quiet Straight Power 400 Watt
DVD: DVDA LG 8164B-BR[img][/img]
HD: 4xHDSA 250GB Seagate Barracuda SATA II 16MB

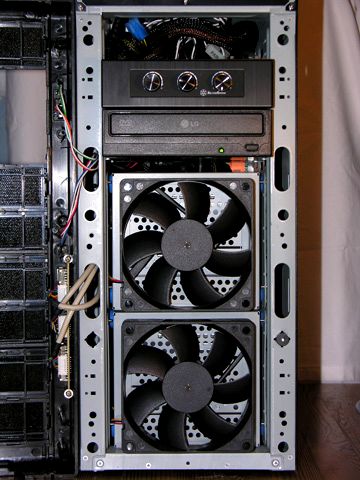

2x 120 mm Scythe Flex 800 rpm geregelt auf 400-600 rpm für die Festplatten
1x 120 mm Scythe Flex 1200 rpm mainbordgeregelt Gehäuse hi oben
1x 120 mm PWM mainboardgeregelt Arctic AF an Scythe Katana 2 CPU Kühler
Sytem unter "Last" nicht hörbar.
Gemessener Verbrauch/Leistungsaufnahme durch ein handelsübliches Verbrauchsmessgerät (15 Euro):
Beim START etwa 95 Watt
Nach Betriebssystemstart 85 Watt.
Nach ca. 1 Stunde Idle 58 Watt
Im Lastbetrieb (Backup) 79 Watt
Standby unter 5 Watt (Messgerät zeigt keine Werte unterhalb 5 Watt an).
Warum diese Hardware:
Das Mainboard habe ich ausgesucht, weil es stabile Komponenten verbaut haben soll (Businessboard), VGA u.
Gigabit inplementiert.
Die CPU, wegen der 45 Watt Leistungsaufnahme bei Volllast.
Den Speicher wegen der sauberen Programmierung.
Das Netzteil wegen eines guten Wirkungsgrades u. eben be quiet.
Das DVD-Laufwerk wegen des guten Preis- Leistungsverhältnisses.
Die Festplatten wegen der versprochenen Langlebigkeit u. dem 16 MB Cache, sind sehr leise.
Die Lüfter habe ich schon mehrmals verbaut auch im Media-PC sind einsame Spitze, kann Euch nur diese empfehlen.
Zu den Kosten:
Gehäuse: Sharkoon Rebell ca. 32,-- Euro
MB: ASUS ca. 70,-- Euro
CPU: AMD stromsparend ca. 60,-- Euro
Speicher: 4 x 30,-- Euro
Markennetzteil ca. 55,-- Euro
LG Laufwerk ca. 38,-- Euro
Lüfter: 4 x 12,50 Euro
2 Festplattenkäfige: zur Aufnahme von max. 8 Festplatten, 2x4 schwingungsfrei aufgehängt, 2 x 12,-- Euro,
diese Festplattenkäfige kann ich Euch nur unbedingt empfehlen, Festplatten sind von vorne austauschbar,
gibt es z. B. bei Alternate.
zusammen: 449,-- Euronen
Hinzu kommen noch die individuelle Anzahl von Festplatten:
Bei mir sind es die Seagates 4 x 250 GB x 56,-- Euro.
Insgesamt lässt sich ein leistungsfähiger, stromsparender Server (neu) mit 1 TB Speichersplatz und mit jeder Menge Upgrade-
möglichkeiten mit einem Betrag von deutlich weniger als 800,- Euro realisieren.
Gut 800,-- Euro sind eine Menge Geld, fertige WHS-Server gibt es bald für 600,-- Euro, bin selber aber von DELL u. Siemens
leidgeplagt, da diese ihre eigenen spezifischen Hardwarekomponenten verbauen und ein späteres umrüsten oder Upgrade teuer zu erkaufen ist.
Gruß
Holger aus Darmstadt
MB: ASUS M2NBP-VM CSM, VGA on board, Gigabit LAN
CPU: AMD Athlon64 3800+ 2400MHz 512kB 45W AM2, AMD LIVE
Speicher: 4x 512MB MDT DDR2 667MHz CL4
Netzteil: ATX be quiet Straight Power 400 Watt
DVD: DVDA LG 8164B-BR[img][/img]
HD: 4xHDSA 250GB Seagate Barracuda SATA II 16MB
2x 120 mm Scythe Flex 800 rpm geregelt auf 400-600 rpm für die Festplatten
1x 120 mm Scythe Flex 1200 rpm mainbordgeregelt Gehäuse hi oben
1x 120 mm PWM mainboardgeregelt Arctic AF an Scythe Katana 2 CPU Kühler
Sytem unter "Last" nicht hörbar.
Gemessener Verbrauch/Leistungsaufnahme durch ein handelsübliches Verbrauchsmessgerät (15 Euro):
Beim START etwa 95 Watt
Nach Betriebssystemstart 85 Watt.
Nach ca. 1 Stunde Idle 58 Watt
Im Lastbetrieb (Backup) 79 Watt
Standby unter 5 Watt (Messgerät zeigt keine Werte unterhalb 5 Watt an).
Warum diese Hardware:
Das Mainboard habe ich ausgesucht, weil es stabile Komponenten verbaut haben soll (Businessboard), VGA u.
Gigabit inplementiert.
Die CPU, wegen der 45 Watt Leistungsaufnahme bei Volllast.
Den Speicher wegen der sauberen Programmierung.
Das Netzteil wegen eines guten Wirkungsgrades u. eben be quiet.
Das DVD-Laufwerk wegen des guten Preis- Leistungsverhältnisses.
Die Festplatten wegen der versprochenen Langlebigkeit u. dem 16 MB Cache, sind sehr leise.
Die Lüfter habe ich schon mehrmals verbaut auch im Media-PC sind einsame Spitze, kann Euch nur diese empfehlen.
Zu den Kosten:
Gehäuse: Sharkoon Rebell ca. 32,-- Euro
MB: ASUS ca. 70,-- Euro
CPU: AMD stromsparend ca. 60,-- Euro
Speicher: 4 x 30,-- Euro
Markennetzteil ca. 55,-- Euro
LG Laufwerk ca. 38,-- Euro
Lüfter: 4 x 12,50 Euro
2 Festplattenkäfige: zur Aufnahme von max. 8 Festplatten, 2x4 schwingungsfrei aufgehängt, 2 x 12,-- Euro,
diese Festplattenkäfige kann ich Euch nur unbedingt empfehlen, Festplatten sind von vorne austauschbar,
gibt es z. B. bei Alternate.
zusammen: 449,-- Euronen
Hinzu kommen noch die individuelle Anzahl von Festplatten:
Bei mir sind es die Seagates 4 x 250 GB x 56,-- Euro.
Insgesamt lässt sich ein leistungsfähiger, stromsparender Server (neu) mit 1 TB Speichersplatz und mit jeder Menge Upgrade-
möglichkeiten mit einem Betrag von deutlich weniger als 800,- Euro realisieren.
Gut 800,-- Euro sind eine Menge Geld, fertige WHS-Server gibt es bald für 600,-- Euro, bin selber aber von DELL u. Siemens
leidgeplagt, da diese ihre eigenen spezifischen Hardwarekomponenten verbauen und ein späteres umrüsten oder Upgrade teuer zu erkaufen ist.
Gruß
Holger aus Darmstadt
Zuletzt geändert von TVVista am 10. Okt 2007, 19:19, insgesamt 1-mal geändert.
MB: ASUS M2NBP-VM CSM
Chipsatz: NVIDIA Quadro NVS 210S+nForce 430B
LAN: Gigabit MAC with external Marvell PHY
CPU: AMD Athlon X2 BE-2400
Speicher: 2x1024MB Corsair, 667 MHz
Netzteil: Seasonic 330 Watt
HD: 750GB, Hitachi (HUA721075KLA330)
Idle 43 Watt
Chipsatz: NVIDIA Quadro NVS 210S+nForce 430B
LAN: Gigabit MAC with external Marvell PHY
CPU: AMD Athlon X2 BE-2400
Speicher: 2x1024MB Corsair, 667 MHz
Netzteil: Seasonic 330 Watt
HD: 750GB, Hitachi (HUA721075KLA330)
Idle 43 Watt
- Christoph
- Moderator
- Beiträge: 2086
- Registriert: 7. Jun 2007, 13:56
- Wohnort: Hamburg, Germany
- Kontaktdaten:
Re: WHS Eigenbau

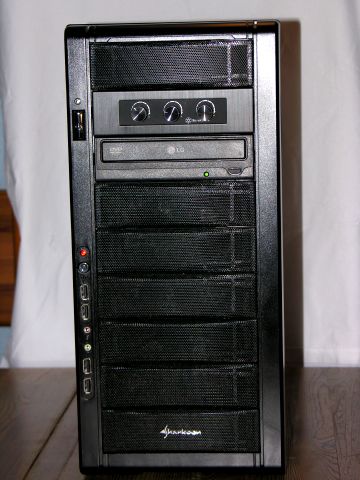

Huiii der sieht von vorne verdammt Schick aus!!!
-
- Foren-Mitglied
- Beiträge: 389
- Registriert: 22. Jul 2007, 16:23
Re: WHS Eigenbau
yepp, klasse system .
-
- Foren-Mitglied
- Beiträge: 655
- Registriert: 8. Jun 2007, 18:02
- Wohnort: München
- Kontaktdaten:
Re: WHS Eigenbau
Ja, sieht schick aus. Und die Bilder erst
Ist dies eine Signatur?!
http://meine.flugstatistik.de/larskoelle
http://www.eurobilltracker.eu/?referer=85966
Mein WHS: T2-WHS-A2, GB-NIC, 512MB Ram, 660GB.
http://meine.flugstatistik.de/larskoelle
http://www.eurobilltracker.eu/?referer=85966
Mein WHS: T2-WHS-A2, GB-NIC, 512MB Ram, 660GB.
-
- Foren-Mitglied
- Beiträge: 164
- Registriert: 6. Aug 2007, 10:53
- Wohnort: Exilium (Österreich)
Re: WHS Eigenbau
nettes System
finde es gut das du gleich deine Energie-Werte mit eingetragen hast!
cu
ninja
finde es gut das du gleich deine Energie-Werte mit eingetragen hast!
cu
ninja
WHS01: ACER H340, 4x WD (2xWD10EAVS 1TB / 2xWD10EADS 1TB
WHS02: CPU: AMD Athlon X2 5050e (2x2,6Ghz), MB: GigaByte MA78G-DS3H, RAM: 4x1 GB GEIL 667 DDR2, System HDD: Samsung HE502IJ 500GB 24/7, Storage HDD: 5x WD10EADS 1TB, 5x WD15EADS 1,5TB
WHS02: CPU: AMD Athlon X2 5050e (2x2,6Ghz), MB: GigaByte MA78G-DS3H, RAM: 4x1 GB GEIL 667 DDR2, System HDD: Samsung HE502IJ 500GB 24/7, Storage HDD: 5x WD10EADS 1TB, 5x WD15EADS 1,5TB
-
- Foren-Mitglied
- Beiträge: 57
- Registriert: 2. Aug 2007, 20:03
Re: WHS Eigenbau
ja echt nen schönes sys und wie die anderne schon geschrieben haben der tower sieht auch sehr gut aus
ich werd dann auch mal nen bild machen von meinem server
nur mit eurer hardware kann der nicht mehr so wirklich mit halten
ich werd dann auch mal nen bild machen von meinem server
nur mit eurer hardware kann der nicht mehr so wirklich mit halten
- Christoph
- Moderator
- Beiträge: 2086
- Registriert: 7. Jun 2007, 13:56
- Wohnort: Hamburg, Germany
- Kontaktdaten:
Re: WHS Eigenbau
32 Euro nur für das Gehäuse TVVista??? Sind diese Bleden auf der Front auch dabei? Sieht aus wie der HP MediaSmart
-
- Foren-Mitglied
- Beiträge: 930
- Registriert: 15. Jun 2007, 19:17
Re: WHS Eigenbau
Hallo Cristoph,
Heute kostet das Gehäuse 34,-- einschl. Lüfter, die ich jedoch ausgetauscht habe weil sie nicht regelbar sind.
http://www.alternate.de/html/product/de ... hData=true
Das Cooler Master Stacker Modul (Festplattenkäfig) empfehle ich Euch nochmals, einfach genial für den 5,25 Laufwerksschacht nimmt bis zu
vier Festplatten auf, einen langsam drehenden 120er Lüfter davor, Festplatten u. alles andere profitieren davon. Dabei wird das Festplattenpacket auch noch schwingungsfrei aufgehängt und der Käftig ist
bei meinem Gehäuse auch noch von vorne herausnehmbar (4 Schrauben).
Kostet jetzt im Moment nur noch 9,90.
http://www.alternate.de/html/productDet ... tno=TQZM03
Viele Grüße an alle im Forum
Holger
Heute kostet das Gehäuse 34,-- einschl. Lüfter, die ich jedoch ausgetauscht habe weil sie nicht regelbar sind.
http://www.alternate.de/html/product/de ... hData=true
Das Cooler Master Stacker Modul (Festplattenkäfig) empfehle ich Euch nochmals, einfach genial für den 5,25 Laufwerksschacht nimmt bis zu
vier Festplatten auf, einen langsam drehenden 120er Lüfter davor, Festplatten u. alles andere profitieren davon. Dabei wird das Festplattenpacket auch noch schwingungsfrei aufgehängt und der Käftig ist
bei meinem Gehäuse auch noch von vorne herausnehmbar (4 Schrauben).
Kostet jetzt im Moment nur noch 9,90.
http://www.alternate.de/html/productDet ... tno=TQZM03
Viele Grüße an alle im Forum
Holger
MB: ASUS M2NBP-VM CSM
Chipsatz: NVIDIA Quadro NVS 210S+nForce 430B
LAN: Gigabit MAC with external Marvell PHY
CPU: AMD Athlon X2 BE-2400
Speicher: 2x1024MB Corsair, 667 MHz
Netzteil: Seasonic 330 Watt
HD: 750GB, Hitachi (HUA721075KLA330)
Idle 43 Watt
Chipsatz: NVIDIA Quadro NVS 210S+nForce 430B
LAN: Gigabit MAC with external Marvell PHY
CPU: AMD Athlon X2 BE-2400
Speicher: 2x1024MB Corsair, 667 MHz
Netzteil: Seasonic 330 Watt
HD: 750GB, Hitachi (HUA721075KLA330)
Idle 43 Watt
-
- Foren-Mitglied
- Beiträge: 930
- Registriert: 15. Jun 2007, 19:17
Re: WHS Eigenbau
Nachtrag:
Die Energiereduzierung bei der CPU erfolgt durch "Cool 'n Quiet" nicht durch AMD Live.
Hier meine CPU: http://www.alternate.co.at/html/product ... tno=HEDAA4
Es gibt jetzt eine neue CPU von AMD die verbraucht max. 35 Watt, ein Zweikernprozessor, der kostet genauso viel wie der Einkerner ca. 68.-- Euro
http://www.au-ja.de/review-amdx2-3800-35w-1.phtml
Holger
Die Energiereduzierung bei der CPU erfolgt durch "Cool 'n Quiet" nicht durch AMD Live.
Hier meine CPU: http://www.alternate.co.at/html/product ... tno=HEDAA4
Es gibt jetzt eine neue CPU von AMD die verbraucht max. 35 Watt, ein Zweikernprozessor, der kostet genauso viel wie der Einkerner ca. 68.-- Euro
http://www.au-ja.de/review-amdx2-3800-35w-1.phtml
Holger
MB: ASUS M2NBP-VM CSM
Chipsatz: NVIDIA Quadro NVS 210S+nForce 430B
LAN: Gigabit MAC with external Marvell PHY
CPU: AMD Athlon X2 BE-2400
Speicher: 2x1024MB Corsair, 667 MHz
Netzteil: Seasonic 330 Watt
HD: 750GB, Hitachi (HUA721075KLA330)
Idle 43 Watt
Chipsatz: NVIDIA Quadro NVS 210S+nForce 430B
LAN: Gigabit MAC with external Marvell PHY
CPU: AMD Athlon X2 BE-2400
Speicher: 2x1024MB Corsair, 667 MHz
Netzteil: Seasonic 330 Watt
HD: 750GB, Hitachi (HUA721075KLA330)
Idle 43 Watt
-
- Foren-Mitglied
- Beiträge: 930
- Registriert: 15. Jun 2007, 19:17
Re: WHS Eigenbau
Hallo,
hier noch Ergänzungen zum Engerieberbrauch/Leistungsaufnahme:
1) Bei Start des Systems: ca. 120 - 140 Watt (3-5 Sekunden).
2) Nach Hochladen des BS: ca. 88 bis 92 Watt.
3) Im "Leerlaufbetrieb" 65 bis 69 Watt.
4) Bei Last (Backup) 85 bis 89 Watt.
5) Im Standby unter 5 Watt
Zu 2) Nach etwa 15 bis 20 Minuten fällt der Energieverbrauch auf 65 bis 69 Watt.
Zu 3) Fast keine Festplattenaktivitäten nach 30 Min, obwohl unter Poweroptionen Abschaltung nach 30 Minuten eingestellt.
Offenbar werden die Festplatten gar nicht oder nicht "vollständig" abgeschaltet.
Gruß Holger
hier noch Ergänzungen zum Engerieberbrauch/Leistungsaufnahme:
1) Bei Start des Systems: ca. 120 - 140 Watt (3-5 Sekunden).
2) Nach Hochladen des BS: ca. 88 bis 92 Watt.
3) Im "Leerlaufbetrieb" 65 bis 69 Watt.
4) Bei Last (Backup) 85 bis 89 Watt.
5) Im Standby unter 5 Watt
Zu 2) Nach etwa 15 bis 20 Minuten fällt der Energieverbrauch auf 65 bis 69 Watt.
Zu 3) Fast keine Festplattenaktivitäten nach 30 Min, obwohl unter Poweroptionen Abschaltung nach 30 Minuten eingestellt.
Offenbar werden die Festplatten gar nicht oder nicht "vollständig" abgeschaltet.
Gruß Holger
MB: ASUS M2NBP-VM CSM
Chipsatz: NVIDIA Quadro NVS 210S+nForce 430B
LAN: Gigabit MAC with external Marvell PHY
CPU: AMD Athlon X2 BE-2400
Speicher: 2x1024MB Corsair, 667 MHz
Netzteil: Seasonic 330 Watt
HD: 750GB, Hitachi (HUA721075KLA330)
Idle 43 Watt
Chipsatz: NVIDIA Quadro NVS 210S+nForce 430B
LAN: Gigabit MAC with external Marvell PHY
CPU: AMD Athlon X2 BE-2400
Speicher: 2x1024MB Corsair, 667 MHz
Netzteil: Seasonic 330 Watt
HD: 750GB, Hitachi (HUA721075KLA330)
Idle 43 Watt
-
- Foren-Mitglied
- Beiträge: 389
- Registriert: 22. Jul 2007, 16:23
Re: WHS Eigenbau
ich finde das system nicht schlecht, 65 w im idle mit 4 hdds sind echt gut. wünschte mir, das mein system auch so sparsam wäre, verbrauche zur zeit 150-170W.
-
- Foren-Mitglied
- Beiträge: 930
- Registriert: 15. Jun 2007, 19:17
Re: WHS Eigenbau
Hallo,
nach der Installation der "cool & quiet" software unter WHS, für die unten angegebene Hardwareconfig, sinkt die Leistungsaufnahme im "Leerlaufbetrieb" Idle, auf 57 bis 58 Watt.
Gruß
Holger
nach der Installation der "cool & quiet" software unter WHS, für die unten angegebene Hardwareconfig, sinkt die Leistungsaufnahme im "Leerlaufbetrieb" Idle, auf 57 bis 58 Watt.
Gruß
Holger
MB: ASUS M2NBP-VM CSM
Chipsatz: NVIDIA Quadro NVS 210S+nForce 430B
LAN: Gigabit MAC with external Marvell PHY
CPU: AMD Athlon X2 BE-2400
Speicher: 2x1024MB Corsair, 667 MHz
Netzteil: Seasonic 330 Watt
HD: 750GB, Hitachi (HUA721075KLA330)
Idle 43 Watt
Chipsatz: NVIDIA Quadro NVS 210S+nForce 430B
LAN: Gigabit MAC with external Marvell PHY
CPU: AMD Athlon X2 BE-2400
Speicher: 2x1024MB Corsair, 667 MHz
Netzteil: Seasonic 330 Watt
HD: 750GB, Hitachi (HUA721075KLA330)
Idle 43 Watt
- locke703
- WHS-Experte
- Beiträge: 1746
- Registriert: 18. Aug 2007, 22:08
- Wohnort: Friedrichshafen
Re: WHS Eigenbau
Hi,
Kompliment und Glückwunsch
Vorbildliche Hardwareauswahl, alles sehr sauber und kompetent Verbaut und doch ein Auge auf die Kosten gehabt.
Energieverbrauch bei der gebotenen Leistung finde ich ebenfalls Referenzwürdig.
viel Freude und gutes Gelingen
Armin schonfastetwasneidisch
Kompliment und Glückwunsch
Vorbildliche Hardwareauswahl, alles sehr sauber und kompetent Verbaut und doch ein Auge auf die Kosten gehabt.
Energieverbrauch bei der gebotenen Leistung finde ich ebenfalls Referenzwürdig.
viel Freude und gutes Gelingen
Armin schonfastetwasneidisch
WHS: AMD-785 / Phenom II X3 720 / 8Gb-Ram / 2Tb SSHD-Seagate + 2Tb + 1Tb Samsung / WHS2011
Idle= 63W (mit Energy-Check-3000)
Clienten: 3xPC+2xLaptop // Client-BS Win7/Win8/Win10
Backupmaschine: FSC-E5915 (C2D-6700) mit WHS-2011
Idle= 63W (mit Energy-Check-3000)
Clienten: 3xPC+2xLaptop // Client-BS Win7/Win8/Win10
Backupmaschine: FSC-E5915 (C2D-6700) mit WHS-2011
-
- Foren-Mitglied
- Beiträge: 930
- Registriert: 15. Jun 2007, 19:17
Re: WHS Eigenbau
Hallo,
habe heute meinen WHS nochmals umgebaut.
"Alte" Systemfesplatte mit 250 GB ausgebaut.
Neue Systemfestplatte mit 320 GB eingebaut.
Jetzt: 1 x 320 GB Systemfestplatte u. 3 x 250 GB für Daten
Warum?
Damit auf der Systemfesplatte alle "syncronisierten" Daten der weiteren Festplatten ihren Speicherplatz haben.
Gruß
Holger
habe heute meinen WHS nochmals umgebaut.
"Alte" Systemfesplatte mit 250 GB ausgebaut.
Neue Systemfestplatte mit 320 GB eingebaut.
Jetzt: 1 x 320 GB Systemfestplatte u. 3 x 250 GB für Daten
Warum?
Damit auf der Systemfesplatte alle "syncronisierten" Daten der weiteren Festplatten ihren Speicherplatz haben.
Gruß
Holger
MB: ASUS M2NBP-VM CSM
Chipsatz: NVIDIA Quadro NVS 210S+nForce 430B
LAN: Gigabit MAC with external Marvell PHY
CPU: AMD Athlon X2 BE-2400
Speicher: 2x1024MB Corsair, 667 MHz
Netzteil: Seasonic 330 Watt
HD: 750GB, Hitachi (HUA721075KLA330)
Idle 43 Watt
Chipsatz: NVIDIA Quadro NVS 210S+nForce 430B
LAN: Gigabit MAC with external Marvell PHY
CPU: AMD Athlon X2 BE-2400
Speicher: 2x1024MB Corsair, 667 MHz
Netzteil: Seasonic 330 Watt
HD: 750GB, Hitachi (HUA721075KLA330)
Idle 43 Watt
- Martin
- Moderator
- Beiträge: 9948
- Registriert: 11. Sep 2007, 10:51
- Wohnort: Im wilden Süden
Re: WHS Eigenbau
Hi Holger,
hast Du beim Einbau des Stackermoduls die kleinen Blechstege im Gehäuse weggebogen oder wie bekommst Du das Ding rein?
Gruß
Martin
hast Du beim Einbau des Stackermoduls die kleinen Blechstege im Gehäuse weggebogen oder wie bekommst Du das Ding rein?
Gruß
Martin
Essentials 2016 unter Windows Server 2022 auf HP Microserver Gen 8.
Entwickler von Lights-Out
Entwickler von Lights-Out
© Home Server Blog · Streamline theme by StudioPress ·
